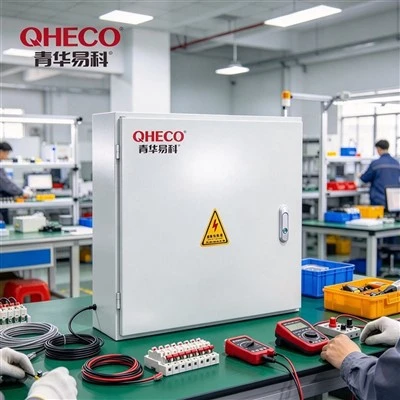

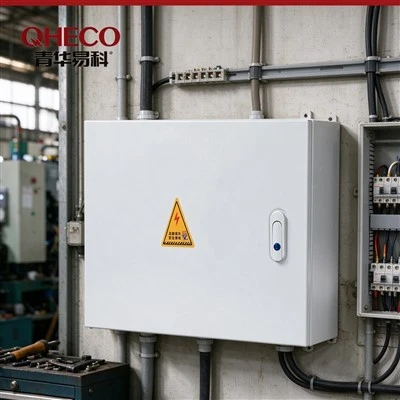

Настенная-металлическая распределительная коробка с креплением на стену
Создан для реальных рабочих мест. Не только страницы каталога.
Ваши кабели уже в лотке. Ваша стена бетонная. Ваш график — вчерашний день. Это корпус, который фактически подходит к стене, соответствует лотку и поставляется готовым к подключению.
📐 Загрузите макет стены - Получите рисунок за 8 часов
📦 Запросить образец коробки
⚡ Массовая расценка на 50+ единиц
Проблема: большинство «стандартных» коробок не предназначены для реальной установки
Если вы руководили проектом электромонтажа, вы знаете разницу междучто обещает каталогичто требует сайт:
| Каталог Обещание | Работа-Реальность сайта |
|---|---|
| «Универсальный монтаж» | Бетонные анкеры не совпадают. Коробка стоит криво. |
| «Стандартный кабельный ввод» | Кабельный лоток заканчивается на высоте 50 мм над коробкой. Теперь вы режете металл на месте. |
| «Достаточная вентиляция» | Панель нагревается, потому что вентиляционные отверстия обращены к стене. |
| «IP-рейтинг» | Прокладка выпадает при открытии третьей двери. |
| «Дин-рейка в комплекте» | Одна направляющая, фиксированное положение, и ваши компоненты не подходят по глубине. |
Каждая из этих «маленьких» проблем стоит часов. Для коммерческого помещения на 200-квартир этоэто не задержка -, это убивает маржу.
Отличие QHECO: спроектировано для установки, а не только для производства
Мы проектируем эти настенные-металлические распределительные коробки задом наперед -начиная с бетонной стены и кабельного лотка и двигаясь внутрь к компонентам.
1. Архитектура-крепления на стене

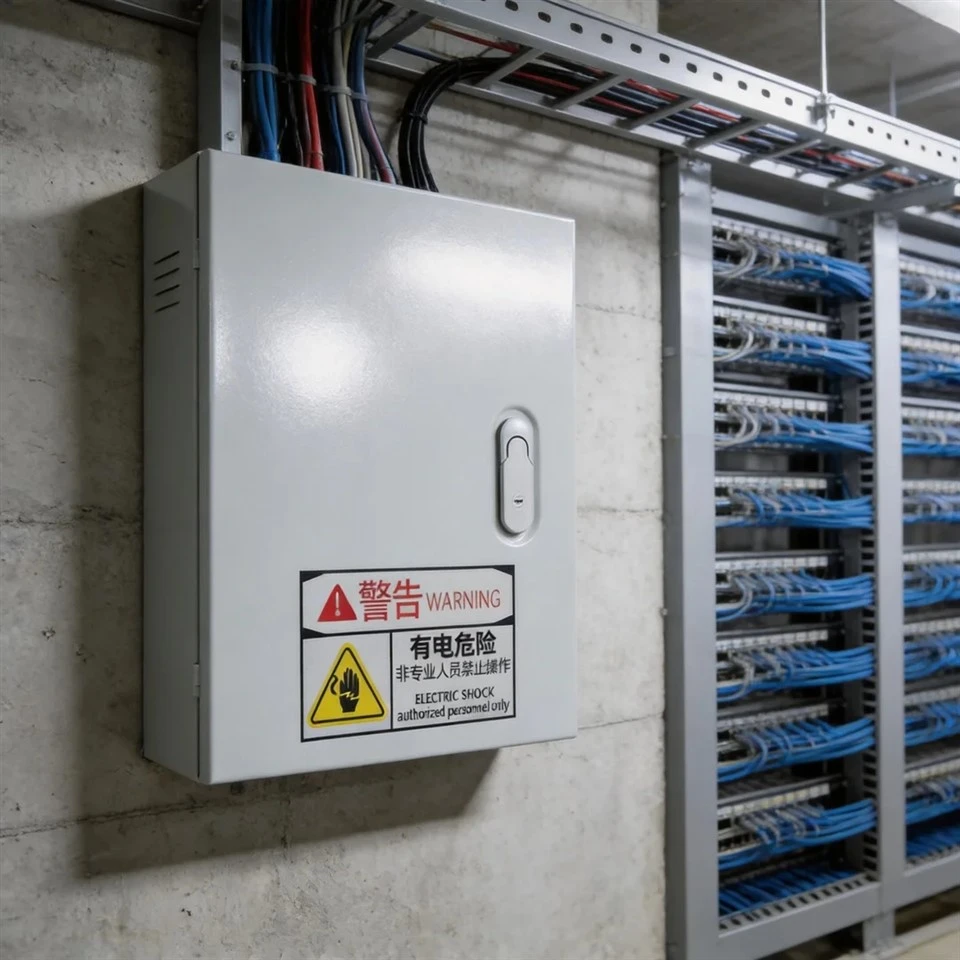

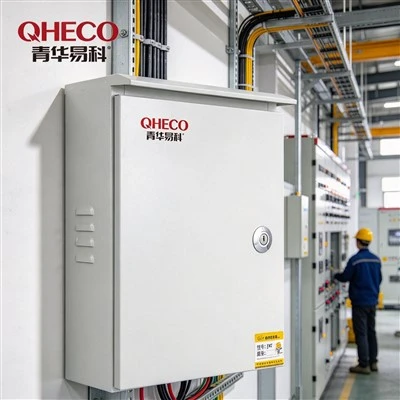

На вашей загруженной фотографии показано именно то, что мы решаем: коробка, установленная заподлицо с бетонной стеной, с кабельным лотком, проходящим над головой.
Внешние монтажные проушины с прорезямив 4 углах - регулировка по горизонтали или вертикали ±15 мм. Даже если ваши бетонные анкеры немного смещены, коробка все равно будет стоять ровно.
Утопленная задняя панель- располагается на расстоянии 10 мм от поверхности стены, что предотвращает накопление влаги и позволяет при необходимости провести кабелепровод позади.
Вариант установки заподлицо-- для готовых внутренних помещений, где выступ имеет значение.
2. Интеграция кабельного лотка и кабелепровода
Коробка на вашей фотографии находится прямо под кабельным лотком. Это не случайно - именно так устроены современные здания.
Верхние-входные пластины сальникапредварительно-перфорированы в соответствии со стандартной шириной кабельного лотка (50 мм, 100 мм, 150 мм)
Нокаут--свободные зоныгде вы не хотите дырок; твердый металл там, где ты делаешь
Внутренние кронштейны для прокладки кабелей- кабели входящего лотка прокладываются вниз и заделываются, не пересекая шины под напряжением.
Боковые вентиляционные жалюзирасположен ниже линии лотка - поток воздуха без попадания воды сверху
3. Управление температурным режимом, которое действительно работает
Вентиляционные отверстия в боковых-стенах (видны на фотографии) проштампованы точно-жалюзи, обращенные вниз-- Воздух поступает внутрь, вода капает. В сочетании с:
Эффект внутреннего дымоходаконструкция: горячий воздух поднимается и выходит через верхние дефлекторы (опция)
Направляющие расстояния между компонентамилазерная-выгравирована на монтажной пластине - больше не нужно гадать, соответствуют ли зазоры вашего выключателя нормам
Дополнительный вырез для вентилятора-с фильтрующим вентилятором со степенью защиты IP55-для установки с высокой плотностью размещения

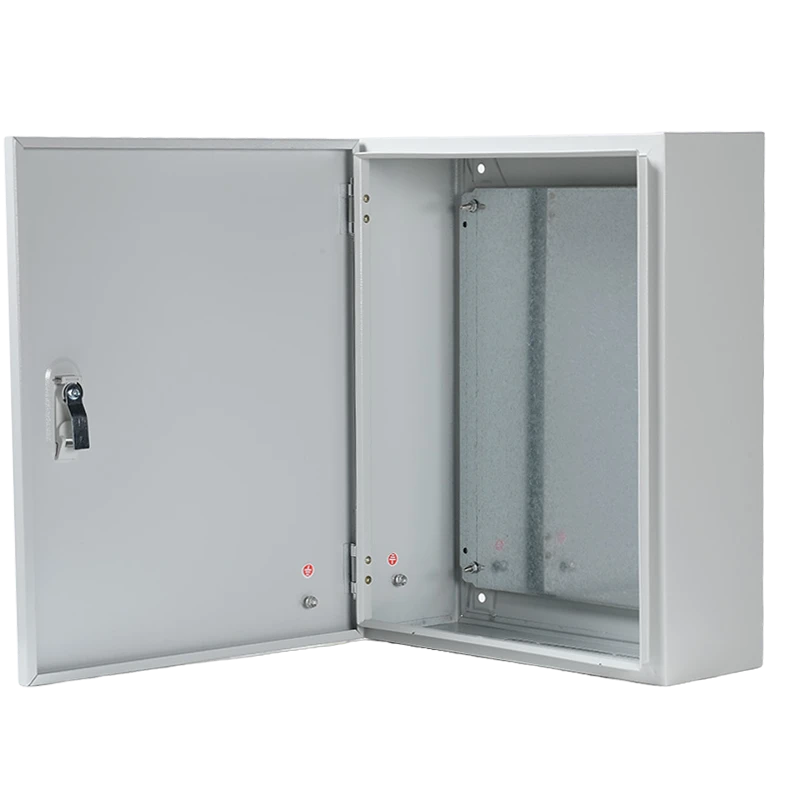

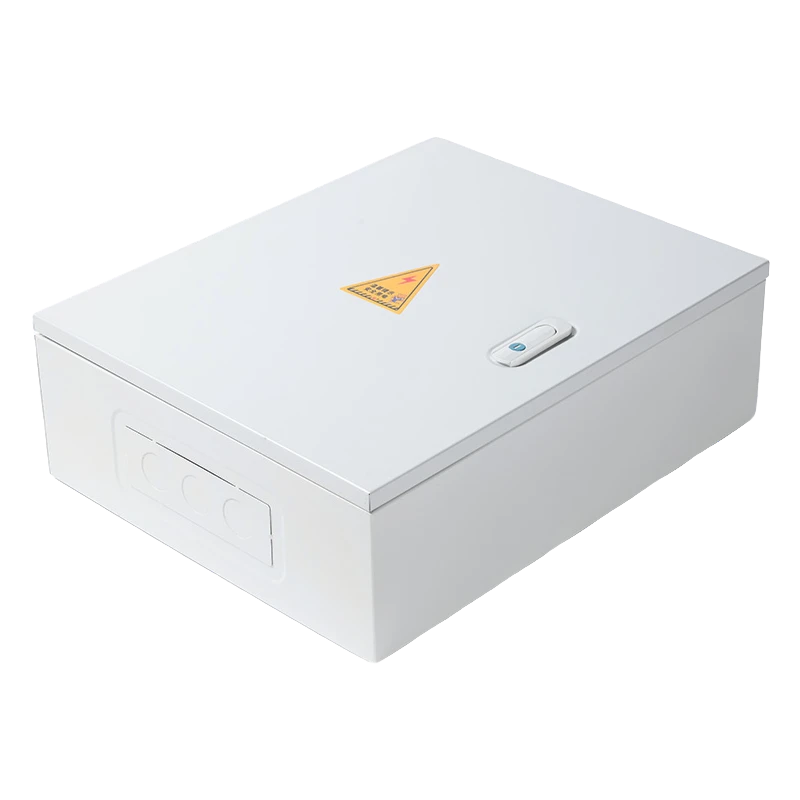

4. Дверь и доступ, которые выдерживают ежедневное использование
Скрытая петляс открытием на 120 градусов - не цепляется за проходящие кабели

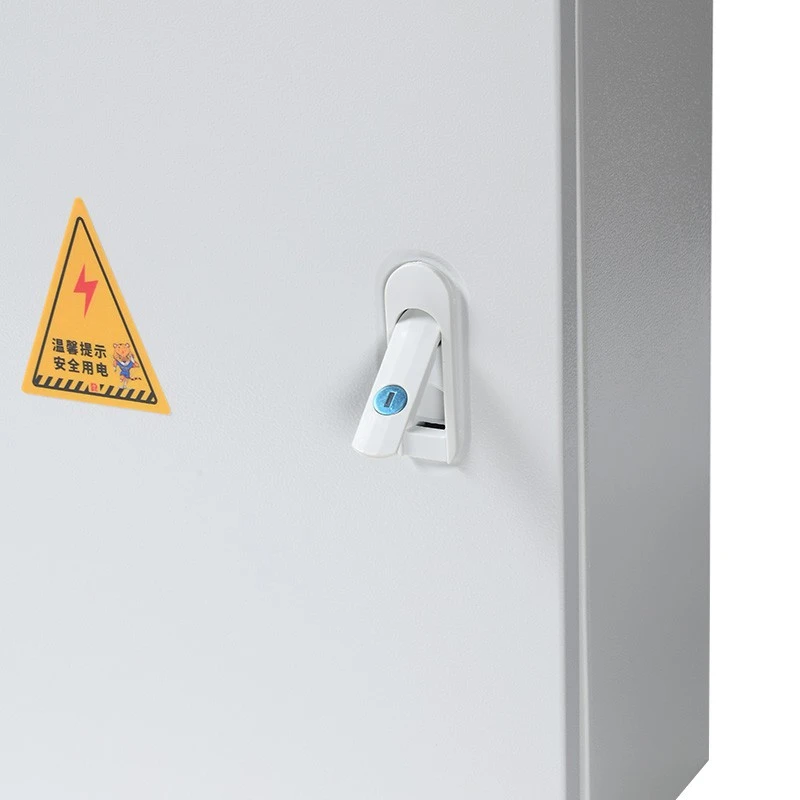

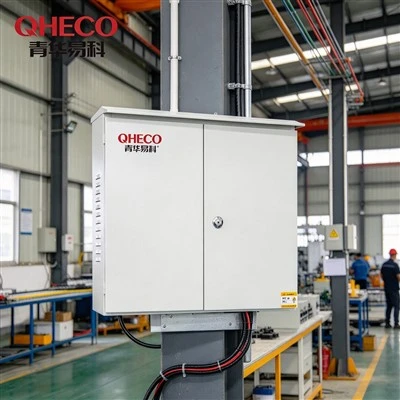

Замок на четверть-поворотас комплектом из двух ключей; переход на засов для навесного замка для открытых площадок
Непрерывная полиуретановая прокладкаприклеен к дверной коробке, а не к корпусу -, чтобы не выпасть, когда дверь снимается для проводки
Дополнительное прозрачное окнодля видимости счетчика или индикатора без открытия корпуса
Что вы видите на фотографии - и что это значит
Загруженное вами изображение представляет собой промышленную установку из учебника. Давайте разберемся, почему эта конкретная конфигурация работает:
| Визуальный элемент | Инженерное решение |
|---|---|
| Светло-серое эпоксидное покрытие RAL 7035. | Устойчив к УФ-излучению-, не мелет на открытом воздухе; соответствует цвету стандартного кабельного лотка для визуальной согласованности |
| Двуязычная предупреждающая этикетка (китайский/английский) | Соответствие требованиям безопасности OSHA/IEC 60417; мы можем поставить ANSI Z535, ISO 7010 или маркировку безопасности по индивидуальному заказу. |
| Боковые вентиляционные отверстия | Пассивное охлаждение не-электропомещений; жалюзийная конструкция поддерживает класс IP |
| Заподлицо с настенным монтажом | Отсутствие зазора за коробкой - предотвращает проникновение вредителей и соответствует требованиям проверок пищевых и фармацевтических предприятий. |
| Кабельный лоток прямо над головой | Верхняя-входная пластина сальника совпадает с окончанием лотка; бурение на-площадке не требуется |
| Основание для бетонной стены | Прочные-монтажные проушины для распорных анкеров, рассчитанные на выдергивающую нагрузку более 50 кг- |
Материал и отделка - соответствуют окружающей среде, а не бюджету
| Оценка | Материал | Лучшее для | Заканчивать |
|---|---|---|---|
| Стандартный промышленный | Холоднокатаная-сталь толщиной 1,2 мм | Крытый коммерческий, сухой промышленный | Эпоксидное порошковое покрытие, RAL 7035. |
| Коррозионностойкий | Холоднокатаная-катаная сталь толщиной 1,5 мм + анти-коррозионная грунтовка | Прибрежный, влажный, химическое воздействие | Эпоксидное порошковое покрытие, индивидуальный RAL |
| Морской/пищевой класс | нержавеющая сталь 304 толщиной 1,5 мм. | Пищевая промышленность, морская промышленность, фармацевтика | Матовый или электрополированный |
| Экстремальный долг | нержавеющая сталь 316 толщиной 2,0 мм. | Морские, тяжелые химикаты, прибрежные | Электрополированный, пассивированный |
Не знаете, какой класс?Сообщите нам местоположение вашего проекта (расстояние от побережья, влажность, химическое воздействие), и мы укажем его - без дополнительных продаж, только правильный материал.
Внутренняя планировка - Три способа получить коробку
Пустая оболочка

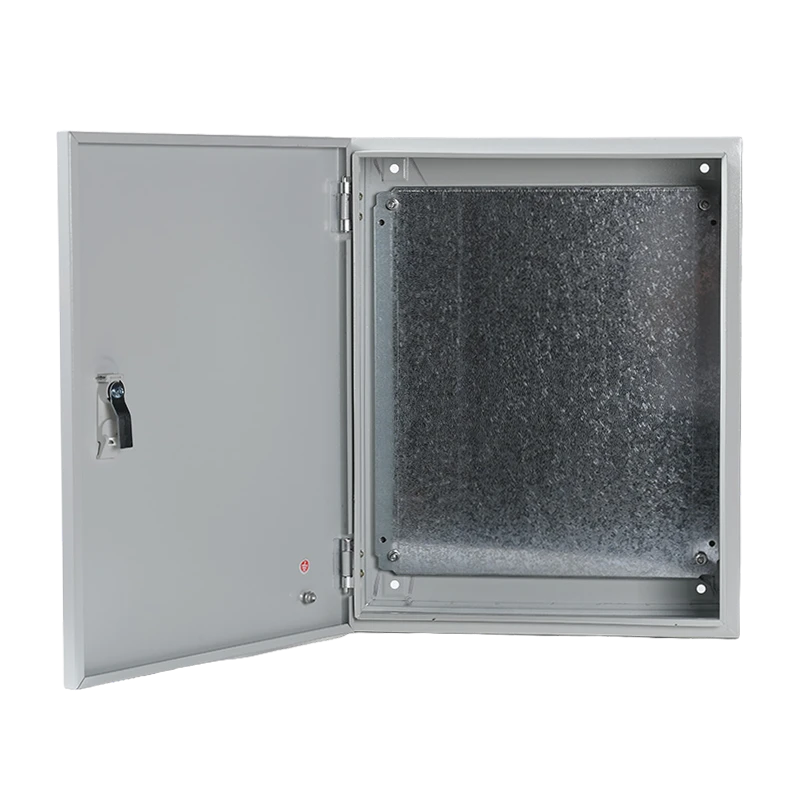

Коробка + монтажная пластина + DIN-рейка
Вы заполняете и подключаете
Самая быстрая доставка, самая низкая стоимость
Компонент-Готов
Предварительно-просверлены для указанных вами выключателей/клемм.
Установлены заземляющая шина и нейтральная шина.
Вы телеграфируете, мы нет
Полностью подключен и протестирован
Автоматические выключатели, УЗО, клеммные колодки, таймеры - установлены и подключены согласно вашей схеме.
Заводское диэлектрическое испытание и проверка целостности
Проложите кабели, подайте питание, готово
Диапазон размеров -, потому что «один размер подходит всем» ни к чему не подходит
| Ряд | В × Ш × Г (мм) | Типичное применение |
|---|---|---|
| Быстрая справка-Мини | От 200×150×100 до 300×250×150 | Распределительные коробки, небольшие цепи управления |
| Быстрая справка-Компактный | От 400×300×150 до 500×400×200 | Пускатели двигателей, корпуса ПЛК, панели освещения |
| Быстрая справка-Стандартная | От 600×400×200 до 800×600×250 | Распределительные щиты, шкафы счетчиков, щиты MCB |
| Быстрая справка-Большая | От 1000×800×300 до 1200×1000×300 | Главное распределение, контроллеры ATS, корпуса инверторов |
| Быстрая справка-Пользовательский | Любой не-стандартный размер. | Модернизация, замена оборудования, интеграция оборудования |
Все размеры естьвнешний. Внутренние зазоры уменьшаются на 30–50 мм в зависимости от проушины для настенного-крепления и толщины двери.
Сертификация и соответствие требованиям - Что хочет видеть ваш инспектор
✅ МЭК 62208- Стандарт пустого корпуса
✅ МЭК 61439-2- Для собранного распределительного устройства низкого-напряжения (при наличии)
✅ IP55/IP56/IP65/IP66- Протестировано сторонней-лабораторией, доступны отчеты
✅ Маркировка CE- Доступ на рынок ЕС
✅ РоХС- Соответствие требованиям к опасным веществам
✅ УЛ 508А- Промышленные панели управления (доступны по запросу для проектов в Северной Америке)
Каждая единица поставляется с:
Сертификат испытаний (для населенных панелей)
Сертификация материала (для заказов из нержавеющей стали)
Отчет об испытаниях IP (по запросу)
Упаковочный лист с серийными номерами
Упаковка и логистика - доставляются готовыми, без ремонта
| Деталь | Спецификация |
|---|---|
| Индивидуальная упаковка | PE-коробка из + 5-гофрированного картона с угловыми защитными элементами |
| Массовая упаковка | Фанерный поддон, обвязанный ремнями, обернутый влагозащитной-изоляцией |
| Маркировка | Штрих-код серийного номера, ссылка на проект, инструкции по обращению. |
| Документация | Упаковочный лист, сертификат соответствия, руководство по установке (многоязычное) |
| минимальный заказ | 1 шт. (образец)/50 шт. (индивидуальный OEM с брендингом) |
| Время выполнения образца | 5–8 дней |
| Срок изготовления | 12–20 дней в зависимости от сложности |
| Перевозки | EXW / FOB Нинбо / CIF / DDP |
Часто задаваемые вопросы - Вопросы, которые на самом деле задают подрядчики
Вопрос: Можете ли вы соответствовать ширине моего существующего кабельного лотка для верхнего ввода?А: Да. Мы вырезаем сальники в соответствии с размерами вашего лотка - 50 мм, 100 мм, 150 мм или по индивидуальному заказу. Отправьте нам фотографию окончания вашего лотка, и мы идеально выровняем коробку.
Вопрос: На фотографии изображена предупреждающая наклейка на китайском языке. Можете ли вы поставить этикетки на английском/арабском/испанском языке?А: Абсолютно. Мы печатаем этикетки безопасности в соответствии с IEC 60417, ANSI Z535 или полностью изготовленные на заказ этикетки на любом языке. Мы также можем отправить товар без маркировки, чтобы вы могли применить его самостоятельно.
Вопрос: Моя стена не из плоского бетона -, а из блоков с штукатуркой. Подойдут ли крепления?А: Да. Наши прорези обеспечивают регулировку ±15 мм. Для неровных поверхностей мы можем поставить прокладки или задние-рамы для крепления. Отправьте нам фотографию стены, и мы порекомендуем правильный метод крепления.
Вопрос. Поставляете ли вы корпус с предварительно-установленными компонентами?О: Да - автоматические выключатели, УЗО, контакторы, клеммные колодки, шины. Мы поставляем продукцию ABB, Schneider, Chint или указанной вами торговой марки. Каждая заполненная панель проходит заводские испытания-перед отправкой.
Вопрос: Что делать, если мне нужен не-стандартный цвет, соответствующий бренду моего клиента?О: Любой цвет по шкале RAL от 50 единиц. Ниже мы предлагаем цвета RAL 7035 (светло-серый), RAL 9005 (черный) и RAL 9010 (белый) без минимального значения.
Почему подрядчики предпочитают QHECO местным дистрибьюторам
| Типичный дистрибьютор | Прямое производство QHECO |
|---|---|
| Только стандартные размеры | Любой размер, любой вырез, любой цвет. |
| Срок изготовления на заказ 8–12 недель | Производство 12–20 дней, образцы за 5–8 дней. |
| Без установки компонентов | Полная сборка и тестирование панели |
| Общая упаковка | Проект-маркирован, имеет штрих-код-отслеживается, упаковывается на поддоны |
| Минимум 500 единиц для OEM | Частная торговая марка от 50 единиц; нестандартные коробки от 1 единицы |
| Никакой инженерной поддержки | Чертежи САПР, руководство по установке, поддержка по видеозвонку |
Призыв к действию - Давайте решим вашу проблему с настенным креплением-
Не заказывайте еще одну «стандартную» коробку и не тратьте два дня на ее установку. Отправьте нам:
Фотография вашей стены и расположения кабельного лотка.
Ваш список компонентов (или просто сообщите нам приложение)
Требуемый уровень защиты IP и предпочтения в отношении материала
Получите производственный чертеж и твердое предложение в течение 8 часов.
