Настенный-корпус для электроприборов
Стандартизированная корпусная платформа для промышленных приборов, ПЛК и систем управления
Ваша монтажная плата, ЧМИ или массив датчиков заслуживают большего, чем просто стандартная коробка. Это корпус, который превратит ваш инструмент в продукт,-готовый к использованию в полевых условиях.
🔧 Настройте для вашего инструмента
🏷️ Частная торговая марка OEM от 50 единиц
📐 Нестандартные вырезы для дисплеев, разъемов и антенн
Перестаньте называть это коробкой. Начните называть это платформой.
Каждый промышленный инструмент -, будь тоКонтроллер ПЛК, анализатор качества электроэнергии, блок удаленной телеметрии или специальный шлюз Интернета вещей.Чтобы выжить в полевых условиях, - нужно три вещи:
Физическая защитаот пыли, влаги и ударов
Термическая стабильностьдля чувствительной электроники
Присутствие брендаэто сигнализирует о профессионализме для вашего конечного клиента
QHECOНастенный-металлический корпус для приборовспроектирован какнастраиваемая платформа, а не товарный контейнер. Мы не продаем вам пустую оболочку и желаем вам удачи. Мы доставляемпроизводство-готового жильякоторый учитывает форм-фактор вашего прибора, расположение разъемов и требования к температуре -, поэтому вы можете сосредоточиться на своей электронике, а не на изготовлении металла.
От печатной платы до полевого продукта - без головной боли при изготовлении
| Ваш вызов | Как этот корпус решает эту проблему |
|---|---|
| Дисплей HMI требует выреза в лицевой панели заподлицо | Прямоугольные или круглые отверстия, обработанные на станке с ЧПУ-с допуском ±0,5 мм, с зачищенными краями, готовые к установке прокладки |
| Кабели датчиков требуют герметичного ввода с 6 направлений. | Пользовательское расположение панелей кабельных вводов: сверху, снизу, по бокам или сзади - в соответствии с шагом вашего разъема. |
| Беспроводному модулю требуется сквозная антенна | Предварительно-перфорированные антенные отверстия типа SMA/N- с водонепроницаемыми кабельными вводами |
| ПЛК генерирует тепло в герметичном корпусе | Рассчитанные схемы вентиляции, дополнительные вырезы для вентиляторов-с комплектами фильтров IP55 или полностью герметичные конструкции с естественной конвекцией. |
| Ваш бренд должен быть в центре внимания | Логотип,-выгравированный лазером на двери, номера моделей, напечатанные методом шелкографии-трафаретной печати, порошковое покрытие-по индивидуальному заказу, соответствующее палитре вашего бренда. |
| Клиенту требуется сертификация для нескольких-рынков. | IEC 62208, CE, стандарт RoHS; Доступны пути UL 508A и CSA для развертывания в Северной Америке. |
О чем говорит нам фотография - и что мы создаем помимо нее

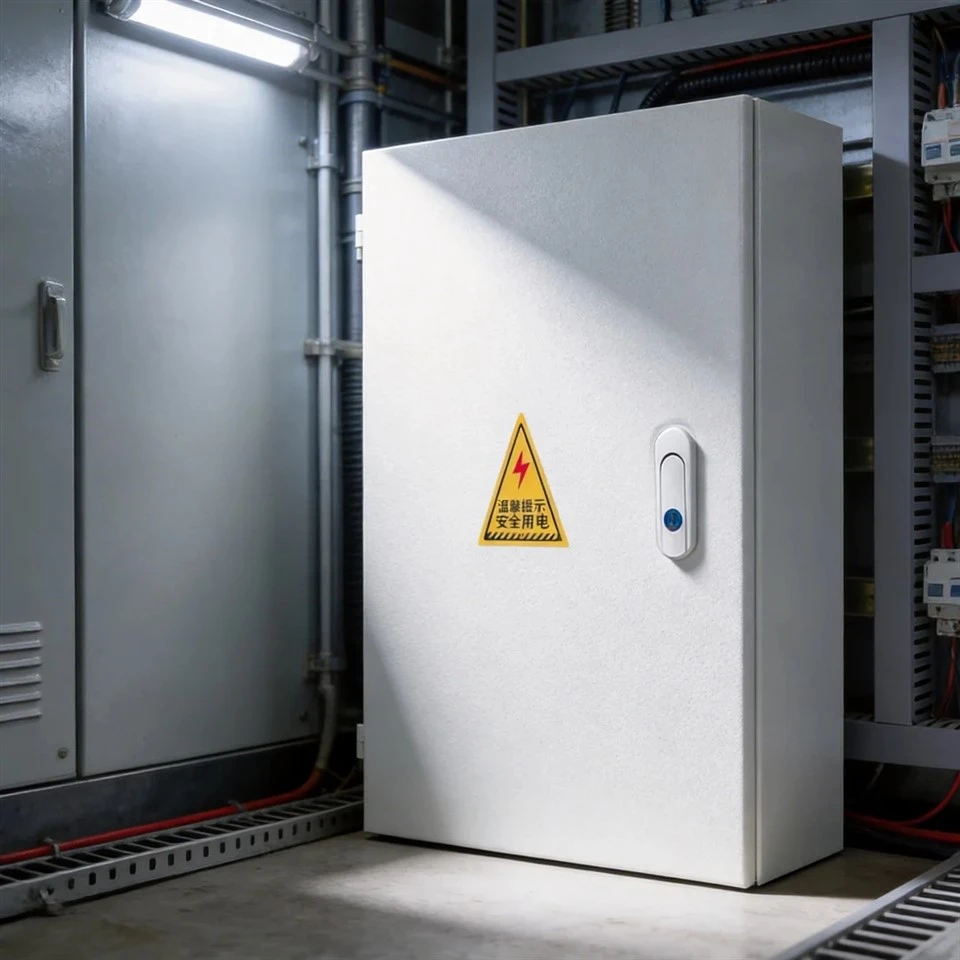

На загруженном вами изображении показан чистый, профессионально закрепленный на стене приборный шкаф-в действующей электротехнической комнате. Вот инженерная логика каждой видимой детали:
| Визуальная деталь | Функциональная инженерия |
|---|---|
| Гладкая, непрерывная поверхность двери | Идеальный холст дляМонтаж ЧМИилибрендинг- отсутствие ребер, вентиляционных отверстий и выступов, мешающих установке дисплея или видимости логотипа. |
| Треугольная предупреждающая табличка (ISO 7010 W012) | Стандартная маркировка опасности поражения электрическим током; мы поставляеминдивидуальные этикетки безопасностина любом языке или в соответствии со стандартами (OSHA, ANSI Z535, IEC 60417) |

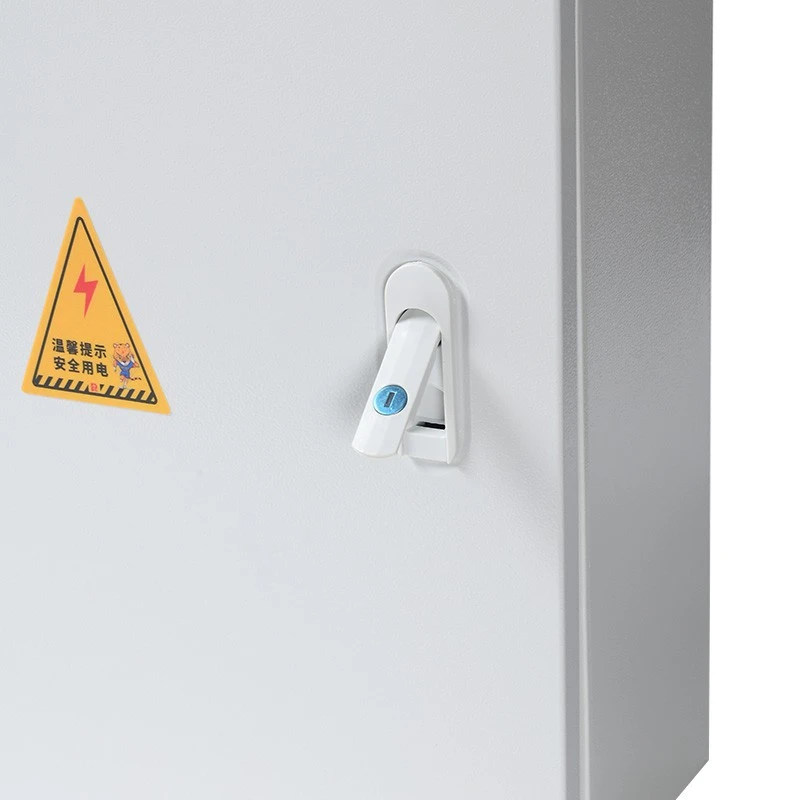

| Элегантная дверная ручка, установленная заподлицо-с нажимной-защелкой | Работа одной-рукой для технических специалистов в перчатках;ключ-модернизация замка или засова навесного замкадоступно для приложений,-защищенных от несанкционированного доступа |
| Чистый боковой профиль, без внешних петель. | Скрытая конструкция шарниров- сохраняет тонкий выступ стены и предотвращает вероятность зацепления в узких коридорах. |
| Установка на уровне пола-рядом с кабельным каналом | Нижние-входные пластины с сальникамисовместить с напольными-магистральными системами; мы можем предварительно-обрезать записи в соответствии с шириной вашего кабельного канала |
| Эпоксидное покрытие промышленного-класса при флуоресцентном освещении | Глянцевое- или текстурированное порошковое покрытиепараметры; Устойчивость к ультрафиолетовому излучению-для корпусов приборов внутри и снаружи помещений |
Спецификации интеграции приборов
| Спецификация | Подробности |
|---|---|
| Тип корпуса | Настенный-металлический приборный корпус/корпус панели управления |
| Материал корпуса | Холоднокатаная-сталь (1,2–1,5 мм) стандартная; нержавеющая сталь 304/316 опционально |
| Дизайн дверей | Одинарная-дверь, бесшовная передняя часть; опциональное прозрачное окно из поликарбоната для видимости ЧМИ |
| Монтаж | Внешние проушины для установки на бетонной, каменной или-стенной стене |
| Рейтинг защиты | IP55 (стандартный) / IP56 / IP65 / IP66 (по индивидуальному заказу) |
| Поверхностная обработка | Эпоксидное порошковое покрытие, RAL 7035 (светло-серый); любой цвет RAL от 50 шт. |
| Внутренний монтаж | DIN-рейка 35 мм (сталь или алюминий); оцинкованная монтажная пластина (2,0–3,0 мм); регулируемые кронштейны глубины |
| Кабельный ввод | Непросверленные (пустые) или предварительно-перфорированные сальники; Варианты резьбы PG/NPT/метрическая |
| Вентиляция | Сплошные (герметичные), пассивные вентиляционные отверстия с жалюзи или вырез для вентилятора-с фильтром. |
| Опции блокировки | Замок на четверть-поворота, замок с ключом, защелка для-кнопки, навесной замок |

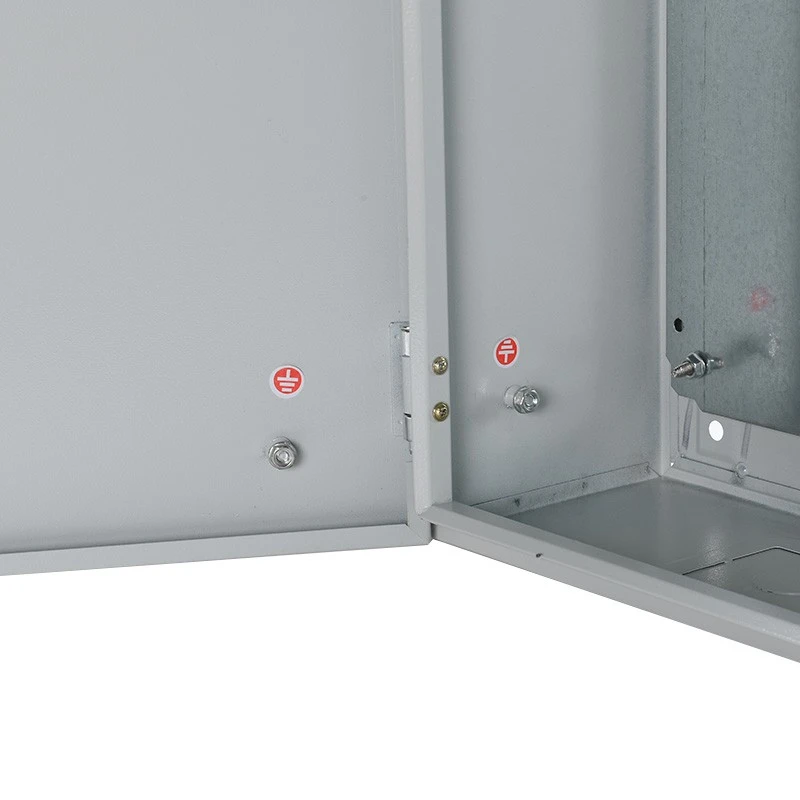

| Непрерывность Земли | Внутренняя шпилька PE + внешняя клемма заземления; медная шина заземления опционально |
| Согласие | МЭК 62208, МЭК 61439-2 (заполнено), CE, RoHS; UL 508A доступен |
Три уровня интеграции - соответствуют вашему этапу производства
Уровень 1: Комплект разработчика (пустой корпус)
Голая коробка с монтажной пластиной и DIN-рейкой
Вы создаете прототип макета вашего прибора
Самая быстрая доставка образцов (5–8 дней)
Уровень 2: Пред-проверка производства (готовность компонентов-)
Вырезы с ЧПУ для ваших дисплеев, разъемов и антенн
Предварительно-клеммные колодки и инфраструктура заземления
Вы устанавливаете электронику; занимаемся металлообработкой
Уровень 3: Производство (полностью интегрированное и фирменное)
Ваш прибор установлен, подключен и протестирован внутри нашего корпуса
Брендинг частной-торговой марки: логотип, номер модели, цвет, руководство пользователя
Отправьте напрямую дистрибьютору или конечному покупателю. - белая-этикетка готова.
Создано для производителей приборов -, а не только для подрядчиков по электротехнике
В то время как стандартные распределительные коробки служат подрядчикам, эта платформа шкафов служитпродуктовые компании:
| Кто это заказывает | Что они строят внутри |
|---|---|
| Интеграторы систем автоматизации | Панели управления PLC + HMI для производителей оборудования |
| Энергоуправляющие компании | Анализаторы качества электроэнергии, шкафы для суб-измерений |
| Стартапы в области Интернета вещей и телеметрии | Шлюзы периферийных вычислений, сенсорные концентраторы LoRaWAN |
| Фирмы по экологическому мониторингу | Корпуса анализаторов качества воздуха/воды |
| Бренды безопасности и контроля доступа | Контроллеры биометрических считывателей, корпуса коммутаторов PoE |
| Дистрибьюторы медицинского оборудования | Изолирующие мониторы питания, распределительные панели ИБП |
Если ваш продукт имеет печатную плату, дисплей или модуль связи, этот корпус — ваш самый быстрый путь от прототипа к производству.
OEM и частная торговая марка - Ваш бренд, наше производство
Мы работаем как вашневидимый производственный партнер:
| OEM-сервис | Возможность |
|---|---|
| Подбор цветов | Любой код RAL; текстурированное или глянцевое покрытие |
| Применение логотипа | Лазерная гравировка, шелкография-трафаретная печать, тисненые алюминиевые таблички |
| Пользовательские вырезы | Витрины, отверстия для пуговиц, отверстия для светодиодных индикаторов, антенные порты, вентиляционные решетки |
| Упаковка | Нейтральная белая-коробка с вашим брендом; розничная-готовая упаковка |
| Документация | Инструкции по установке, электрические схемы, сертификаты соответствия в вашем фирменном шаблоне. |
| Отслеживание серийного номера | Этикетки со штрих-кодом/QR-кодом, привязанные к производственной партии и протоколам испытаний |
| Прямая-доставка | Слепая-доставка напрямую конечным клиентам с указанием обратного адреса. |
Минимальный OEM-заказ: 50 единиц фирменного цвета/логотипа. Возможно изготовление индивидуальных вырезов от 1 шт.
Сертификация и доступ к мировому рынку
| Сертификация | Актуальность |
|---|---|
| МЭК 62208 | Базовый уровень стандарта пустого корпуса - для глобального признания |
| МЭК 61439-2 | Стандарт сборки распределительного устройства низкого-напряжения (при наличии выключателей/шин) |
| Маркировка CE | Доступ на рынок Европейской экономической зоны |
| РоХС | Ограничение содержания опасных веществ - обязательно для тендеров, регулируемых ЕС и окружающей средой. |
| IP55/IP65/IP66 | Защита от проникновения в помещении, на открытом воздухе, в-промывных и пыльных средах. |
| УЛ 508А | Промышленные панели управления - доступны по запросу для проектов в Северной Америке. |
| ИСО 9001:2015 | Сертификация системы менеджмента качества |
Часто задаваемые вопросы - Вопросы от производителей приборов
Вопрос: Можете ли вы вырезать точное прямоугольное отверстие для 7-дюймового сенсорного экрана HMI?А: Да. Мы вырезаем на станке с ЧПУ-вырезы для дисплея по вашему точному чертежу (допуск ±0,5 мм) с зачищенными краями. При необходимости мы также можем поставить монтажную панель и прокладку.
Вопрос: Нам нужен корпус без видимых внешних винтов из эстетических соображений. Возможно ли это?А: Абсолютно. Наша конструкция со скрытыми-петлями и заподлицо-защелками исключает необходимость использования внешних креплений на лицевой стороне двери. Монтажные проушины расположены по бокам и сзади и невидимы при виде спереди.
Вопрос: Можете ли вы установить указанные нами клеммные колодки, блоки питания на DIN-рейку и охлаждающие вентиляторы перед отправкой?О: Да, - полная сборка панелей — наша основная услуга. Отправьте нам свою спецификацию и чертеж макета; мы поставляем, устанавливаем, подключаем и тестируем. Вы получаете готовый к использованию продукт-и-play.
Вопрос: Поддерживаете ли вы не-прямоугольные формы или конфигурации с несколькими-дверями?А: Да. Хотя на фотографии показана стандартная-коробка с одной дверью, мы изготавливаем корпуса с несколькими-отсеками, Г-образные конструкции и надстройки-увеличения глубины-для инструментов, требующих отсеков для резервного питания.
Вопрос. Каковы сроки изготовления фирменной-нестандартной партии из 200 единиц?О: Обычно 18–25 дней с момента утверждения чертежа. Первые-заказы включают в себя предварительный-образец для вашего одобрения перед запуском в эксплуатацию.
Техническое сравнение: почему этот корпус предпочтительнее стандартной распределительной коробки
| Особенность | Стандартная распределительная коробка | Корпус прибора QHECO |
|---|---|---|
| Дизайн дверей | Плоские или ребристые - не отображаются-удобно | Бесшовная лицевая сторона- оптимизирован для HMI/брендинга |
| Возможность выреза | Никто; Сверление пустот своими руками Рейтинг IP | Заводская обработка с ЧПУподдерживает целостность IP |
| Внутренняя планировка | Пустая пустота | DIN-рейка + монтажная пластина + кабельная организацияпредварительно-установлен |
| Тепловой расчет | Только пассивный, без расчета | Варианты встроенной вентиляции или принудительной-подачи воздухав зависимости от тепловой нагрузки |
| Брендинг | Никто | Полный OEM: цвет, логотип, этикетка, руководство. |
| Целевой пользователь | Электрик на месте | Продуктовая компания, отгружающая готовую продукцию |
Призыв к действию - От прототипа к серийному запуску
У вас есть инструмент. У нас есть платформа для вольеров. Давайте объединим их.
Шаг 1:Отправьте нам размеры вашего прибора, схему разъема или эскиз от руки.
Шаг 2:Мы возвращаем предложение и коммерческое предложение по 3D-планировке в течение 24 часов.
Шаг 3:Утвердить образец; мы производим вашу фирменную продукцию
